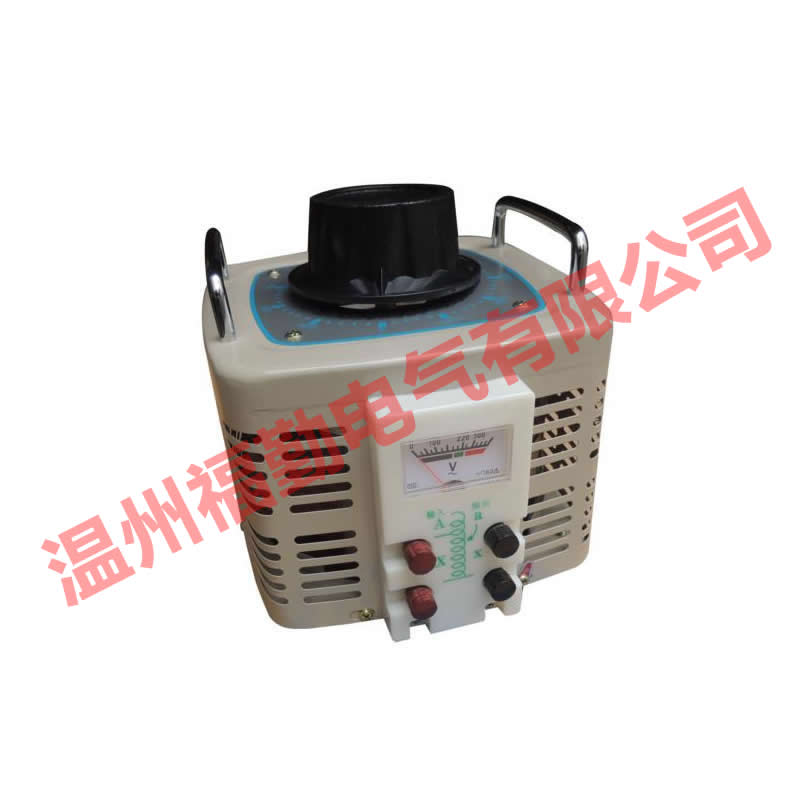

■產品概述
|
|
TDGC2J系列調壓器是由進口硅鋼片制作的節能型新產品。本調壓器按JB/T10091及相關標準設計、制造與檢驗。
|
|
■ 產品特點
|
本系列產品有以下特點：
可連續調節輸出電壓0—250V，具有波形不失真、體積小、重量輕、效率高、使用方便、性能可靠能長期運行等特點。
|
|
■使用范圍
|
|
該系列調壓器可廣泛用于工業(如化工、冶金、儀器儀表、機電制造、輕工等)，科學實驗，公用設備、家用電器中，以實現調壓、控溫、調速、調光及功率控制等目的，是一種理想的交流調壓電器。
|
|
■技術參數
|
|
相數
|
單相
|
|
額定頻率
|
50HZ
|
|
額定輸入電壓范圍（V）
|
220V
|
|
輸出電壓范圍（V）
|
0～250
|
|
|
■規格型號及安裝尺寸
|
|
規格型號
|
輸入電壓
|
輸出電壓
|
額定輸出電流（A）
|
產品尺寸
|
重量
|
臺裝
|
|
TDGC2J系列單相調壓器
|
|
220V
|
0-250V
|
|
|
|
|
|
1KVA
|
4
|
17×21×23
|
6.5
|
4
|
|
2KVA
|
8
|
21×25×23
|
11.8
|
2
|
|
3KVA
|
12
|
24×27×23
|
14.5
|
2
|
|
5KVA
|
20
|
35×38×27
|
26
|
1
|
|
7KVA
|
28
|
35×38×27
|
26.5
|
1
|
|
10KVA
|
40
|
35×43×43
|
54
|
1
|
|
15KVA
|
60
|
35×43×59
|
80
|
1
|
|
20KVA
|
80
|
35×43×59
|
83
|
1
|
|
30KVA
|
120
|
35×43×110
|
165
|
1
|
|
40KVA
|
160
|
35×43×110
|
171
|
1
|
|
|
■ 安裝、使用與維護
|
1、電源電壓應符合調壓器銘牌上的輸入電壓；
2、調壓器必須良好接地，以保證安全；
3、使用時應經常注意輸出電流不超過額定值，否則易使調壓器壽命降低，甚至燒毀；
4、使用時應緩慢均勻地旋轉手輪，以免引起電刷損壞或產生火花；
5、應經常檢查調壓器的使用情況，如發現電刷磨損過多、缺損、應及時損換同種規格的電刷，并用零號砂紙墊在電刷下面轉動手輪數次，使電刷底面磨平，接觸良好，方可使用；
6、線圈與電刷接觸的表面，應經常保持清潔，否則易加大火花而燒壞線圈表面。如發現線圈表面燒有黑色斑點，可用棉紗沾酒精擦去，直到表面斑點除去為止；
7、從電源接至調壓器，調壓器接到負載的導線和導線端子應接觸良好并能通過調壓器額定電流；
8、搬動調壓器時不得用手輪，而應用提手或?qū)⒄麄€(gè)產品提起移動；
9、調壓器需要橫裝大面板上或立裝在其它底座上時可利用調壓器底座的安裝孔加以固定；
10、調壓器經常保護清潔不允許有水滴，油污等落入調壓器內部，調壓器須定期停電除去內部積聚的塵埃；
|
|
■使用注意事項
|
該系列調壓器應在室內使用，正常使用條件為：
1,環境溫度：－15℃～＋45℃；
2,海拔高度不超過1000m；
3,相對適度：≤90％；
4,電源電壓波形：電源電壓波形近似于正弦； 5,安裝場所應無嚴重影響調壓器絕緣的氣體，蒸汽，化學沉積，灰塵，污垢及其他爆炸性和侵侵蝕性介質；安裝場所應無嚴重振動或顛簸； 6,戶內使用； 7,不準多臺并聯使用,否則會燒壞調壓器；
|
